設備概述：

 強制循環蒸發器設備依靠外加動力循環泵，使料液在設備內部進行循環受熱蒸發，以達到提高料液濃度的目的。在食品飲料蒸發濃縮，化工廢水蒸發結晶等工藝中具有廣泛應用，比較適用于小批量處理一些高濃縮、高粘度、易結晶、易結垢、含不溶性固形物的物料，如番茄醬、青梅醬、胡蘿卜汁等各種果肉型果汁、高濃度乙糖的蒸發濃縮，氯化鈉、硫酸鈉、氫氧化鈉等各種含鹽廢水的蒸發結晶等。

設備結構原理：

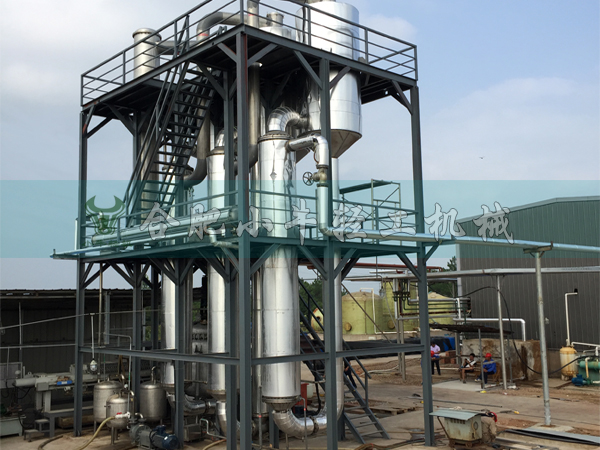

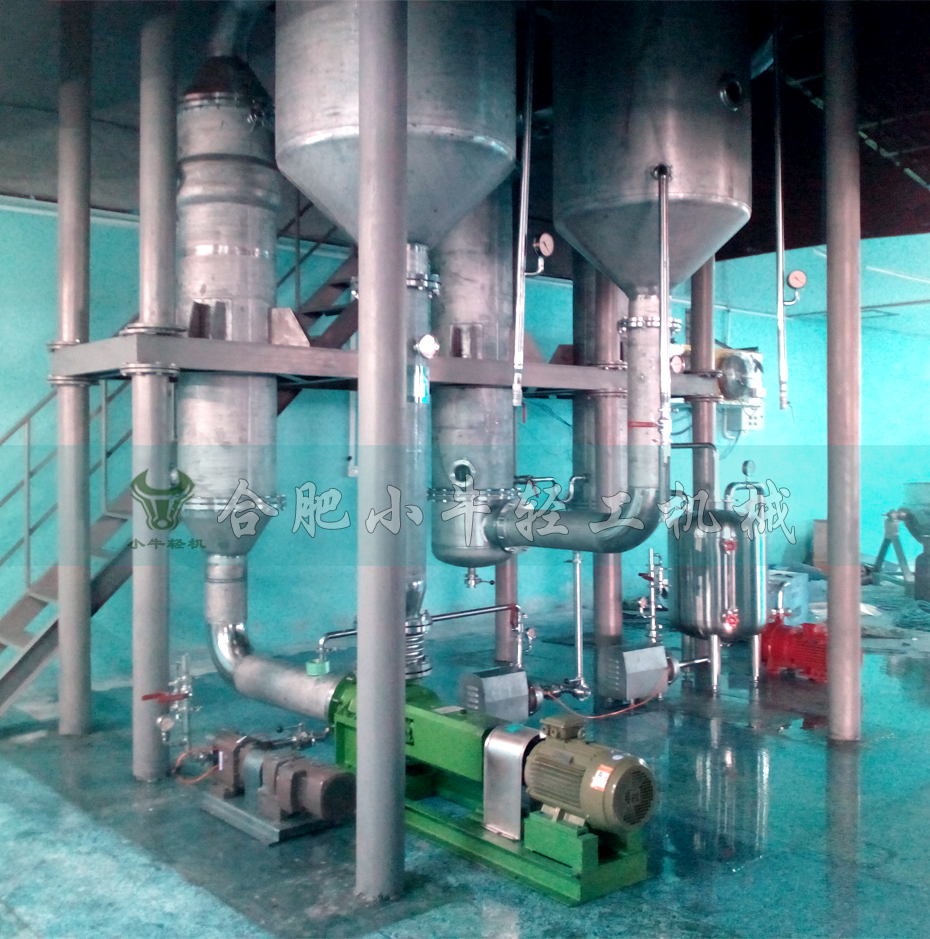

 強制循環蒸發器成套系統主要由加熱器、蒸發分離器、冷凝器、冷凝水罐、強制循環泵、料液泵、真空泵、電控系統、管路系統、操作平臺等組成。

 設備在運行過程中，鍋爐高溫蒸汽作為加熱介質進入加熱器的殼程，料液由進料泵或利用真空自吸的方法進入加熱器的管程，管束內的物料受大功率強制循環泵推動、真空負壓及外部蒸汽加熱的作用下，會被加熱汽化并噴射進入蒸發分離器內，形成閃蒸，不被蒸發的料液下降回流至加熱器內再次噴射至蒸發分離器，以此反復循環不斷受熱蒸發，直至料液經取樣確認達到所需濃度后即可開啟出料泵進行出料。如物料為含鹽溶液，蒸發至飽和狀態直至有晶體析出（即結晶）后出料，至下一工序。料液受熱產生的二次蒸汽進入到冷凝器中，在外部循環冷卻水的作用下被冷凝成水，集中收集到冷凝水罐中，最后由泵排出，回收利用或另行處理，至此完成蒸發濃縮/蒸發結晶的過程。

設備主要特點：

1、應用范圍廣泛，在食品飲料、醫藥化工、環保工程、廢液回收等眾多領域均有應用；

2、通用性強，適用于高濃度、易結垢等多種料液的蒸發濃縮、蒸發結晶處理；

3、強制循環真空蒸發，有效提高物料流速，蒸發速度快；

4、可進行多效體連接，二次蒸汽熱量得到充分利用，有效節省鍋爐蒸汽，降低運行成本；

5、可進行連續進料操作或間接性操作

6、系統內各泵均為蒸發器專用泵，密封可靠，性能穩定，運行平穩；

7、控制柜實現動力控制，操作簡便，并可根據用戶要求安裝自控系統；
